手動球閥

Q46F四通球閥

四通球閥在電站系統中稱為雙向供水轉閥，也稱空氣換向切換閥，替代該工藝管匯和閥組的工作原理，簡化程序、方便操作、降低成本、便于控制、同步性好。

在線訂購

產品詳情

Q46F四通球閥產品特點

不銹鋼四通換向球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相鄰的兩個通道實現兩兩互通。

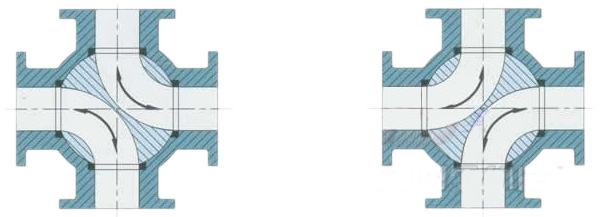

Q46F四通球閥介質流向原理

“LL'’型四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

Q46F四通球閥(圖1)

Q46F四通球閥主要零件材質

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺柱	35CrMoA	A193-B7

Q46F四通球閥主要性能規范

公稱壓力 PN(MPa)		試驗壓力
		殼體	高壓液密封	低壓氣密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28-350℃
應用規范	連接法		JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗		GB9/T 9092-99、API 598

Q46F四通球閥外形結構圖

Q46F四通球閥(圖2)

Q46F四通球閥主要連接尺寸

公稱壓力 PN	公稱通徑DN	尺寸
公稱壓力 PN	公稱通徑DN	L	L0	D	K	d	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100	16	4-ф18	205	265
	65	320	160	185	145	120	18	4-ф18	245	295
	80	320	160	200	160	135	20	8-ф18	305	345
	100	370	185	220	180	155	20	8-ф18	340	420
	125	510	255	250	210	185	22	8-ф18	425	465
	150	510	255	285	240	2"0	24	8-ф23	450	505
	200	580	290	340	295	265	26	12-ф23	480	525
	250	670	335	405	355	320	30	12-ф25	530	565
	300	760	380	460	410	375	30	12-ф25	585	630
	350	850	425	520	470	435	34	16-ф25	625	675
	400	980	490	580	525	485	36	16-ф30	670	710
	450	1080	540	640	585	545	40	20-ф30	705	770
	500	1220	610	715	650	608	44	20-ф34	765	825
	600	1360	680	840	770	718	48	20-ф41	840	945
	700	1750	875	910	840	788	50	24-ф41	1050	1110
	800	1850	925	1025	950	898	52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998	54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110	56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325	58	32-ф54	1395	1450
