Q44F法蘭三通球閥
Q44F法蘭三通球閥

Q44F法蘭三通球閥

三通球閥分為L形和T形,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F)三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。

在線訂購
產品詳情
  • Q44F法蘭三通球閥 產品說明

  • 產品型號:Q44H,Q45H,Q44Y,Q45Y

  • 公稱通徑:DN15~DN300

  • 公稱壓力:1.6Mpa~6.4Mpa

  • 適用溫度:-29~180oC~550oC

  • 閥體材質:鑄鋼、不銹鋼

  • 適用介質:水、油、氣體、液體

  • 結構形式:三通球形

  • 連接方式:法蘭

  • 驅動方式:手動、電動、氣動

  • 制造標準:國標GB、德國DIN、美國API、ANSI

  Q44F,Q45F三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。


  • Q44F法蘭三通球閥 產品特點

 1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化
 2、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小。


  • Q44F法蘭三通球閥 主要性能范圍

公稱壓力
PN(MPa)
試驗壓力
殼體高壓液密封低壓液密封
1.62.41.760.6
2.53.752.75
4.06.04.4
CLASS1503.02.2
適用工況適用介質水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度-28~350℃
應用規范連接法蘭JB79-59 GB9113、
HG20592-97、 ANSI B16.5
檢驗試驗JB/T 9092-99 、API598



  • Q44F法蘭三通球閥 主要零件材料


      零件名稱
材質
GBASTM
閥體、閥蓋WCBA216-WCB
密封圈PTFE、對位聚苯PTFE、對位聚苯
球體1Cr18Ni9TiSS 304
閥座、閥桿2Cr13A246-416
雙頭螺栓35CrMoAA193-B7

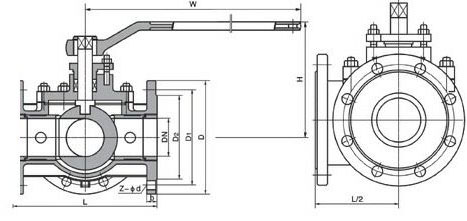

  • Q44F法蘭三通球閥 外形結構圖

Q44F法蘭三通球閥(圖1)

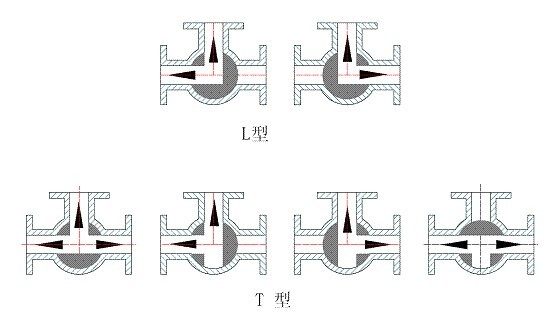

  • Q44F法蘭三通球閥 選型示意圖

Q44F法蘭三通球閥(圖2)

  1. (Q44F三通球閥) L型國標連接尺寸和外形 PN1.6MPa


    型號公稱通徑
    DN(mm)
    尺寸(mm)
    LL2DD1D2bfZ-dHW












    Q44F-16C

    (P)
    (R)
    15150729565451424-1495130
    201608010575551424-14110130
    251809011585651424-18120140
    32200100135100781624-18144180
    40220110145110851634-18152220
    502401201601251001634-23182220
    652601301801451201634-18193240
    802801401951601352038-18217270
    1003201602151801552038-18245350
    1253801902452101852238-18282500
    1504402202802402102438-23319600
    20055026033529526526312-233801000
    25067031040535532030312-254601400
    30072037046041037530312-255201800



  2. (Q45F三通球閥) T型國標連接尺寸和外形 PN1.6MPa


    型號

公稱通徑

DN(mm)
尺寸(mm)
LL2DD1D2bfZ-dHW









Q45F-16C

(P)
(R)
15150729565451424-1495130
201608010575551424-14110130
251809011585651424-18120140
32200100135100781624-18144180
40220110145110851634-18152220
502401201601251001634-23182240
652601301801451201634-18193270
802801401951601352038-18217350
1003201602151801552038-18245500
1253801902452101852238-18282600
1504402202802402102438-233191000
20055026033529526526312-233801300
25067031040535532030312-254601700
30072037046041037530312-255202100
