BQ971F電動對夾保溫球閥
BQ971F電動對夾保溫球閥是由電動執行機構與直通式夾套保溫球閥組成，其具有良好的保溫保冷特性。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 電動球閥
產品型號：BQ971F
公稱通徑：DN15-DN200
公稱壓力：1.6-2.5MPa
適用溫度：-20℃-350℃
閥體材質：碳鋼、不銹鋼
適用介質：水、油、氣等
1、采用整體式夾套結構設計，更均勻保溫、保冷。
2、體積小，重量輕，且無外漏，密封性能良好。
3、采用碳素鋼管焊接比鑄造的更加耐壓牢固。
4、閥門通徑和管徑一致，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。
設計標準 | ASME B 16.34 GB/T12224 |
結構長度 | ASME B 16.10 GB/T12221 |
連接法蘭 | ASME B 16.5、JB/T 79 |
試驗和檢驗 | JB/T9092 API 598 |
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封填料 | V型聚四氟乙烯填料、柔性石墨、金屬石墨纏繞墊 | |||
閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | |||

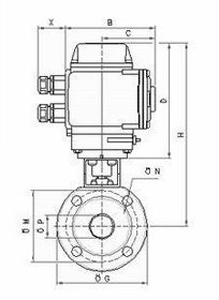

SIZE | d | L | D | D1 | D2 | H | E | b | z-d1 |
1/2" | 15 | 32 | 95 | 65 | 45 | 62 | 110 | 14 | 4-14 |
3/4" | 20 | 38.5 | 105 | 75 | 55 | 70 | 125 | 14 | 4-14 |
1" | 25 | 45 | 115 | 85 | 65 | 79 | 135 | 16 | 4-14 |
11/4" | 29 | 55 | 135 | 100 | 78 | 86 | 150 | 16 | 4-18 |
11/2" | 38 | 62 | 145 | 110 | 85 | 92 | 150 | 18 | 4-18 |
2" | 72 | 160 | 125 | 100 | 102 | 180 | 20 | 4-18 | |
21/2" | 62 | 95 | 180 | 145 | 120 | 158 | 250 | 22 | 4-18 |
3" | 76 | 120 | 195 | 160 | 135 | 172 | 300 | 24 | 8-18 |
4" | 92 | 145 | 215 | 180 | 155 | 187 | 350 | 24 | 8-18 |
5" | 110 | 200 | 245 | 210 | 185 | 200 | 650 | 26 | 8-18 |
6" | 145 | 225 | 280 | 240 | 210 | 240 | 840 | 26 | 8-23 |
8" | 195 | 275 | 335 | 295 | 265 | 278 | 1000 | 28 | 12-20 |
