電動球閥

BQ941F電動夾套保溫法蘭球閥

BQ941F電動夾套保溫法蘭球閥采用電動角行程執行機構與夾套保溫球閥組成。

在線訂購

產品詳情

BQ941F電動夾套保溫法蘭球閥產品說明

產品型號：BQ941F

公稱通經：DN15-DN200

公稱壓力：1.6MPa-2.5MPa

適用溫度：-20℃~425℃

適用介質：水、油等

閥體材質：碳鋼、不銹鋼

BQ941F電動夾套保溫法蘭球閥設計標準

設計標準	ASMEB16.34GB/T12224
結構長度	ASMEB16.10GB/T12221
連接法蘭	ASMEB16.5JB/T79
試驗和檢驗	JB/T9092API598

BQ941F電動夾套保溫法蘭球閥性能參數

公稱通徑 DN(mm)	15
額定流量系數KV	21
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
公稱通徑 DN(mm)	15

BQ941F電動夾套保溫法蘭球閥外形尺寸

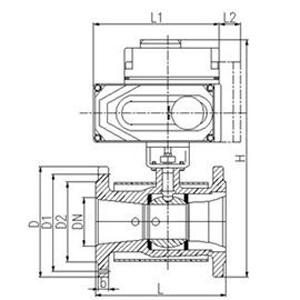

BQ941F電動夾套保溫法蘭球閥(圖1)

DN	L	D	D1	D2	b	Z-φd
15	108	135	100	78	16	4-18
20	117	145	110	85	16	4-18
25	127	160	125	100	16	4-18
32	140	160	125	100	16	4-18
40	165	180	145	120	18	4-18
50	178	195	160	135	19	8-18
65	203	215	180	155	20	8-18
80	229	245	210	185	21	8-18
100	254	280	240	210	23	8-23
125	267	335	295	265	25	12-23
150	292	405	355	320	28	12-25
200	330	460	410	375	30	12-25
