電動球閥

Q977F電動V型對夾球閥

Q977F電動V型對夾球閥的閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。

在線訂購

產品詳情

Q977F電動V型對夾球閥產品說明

產品型號：VQ977F、VQ977H

產品口徑：DN25-300mm

產品壓力：1.6-6.4MPa

產品材質：鑄鋼、不銹鋼

Q977F電動V型對夾球閥主要零件材質

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

Q977F電動V型對夾球閥性能參數

公稱壓力	試驗壓力（MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB9113 HG20592-97 ANSI B16.5
	檢驗試驗	JB/T9092-99 API 598

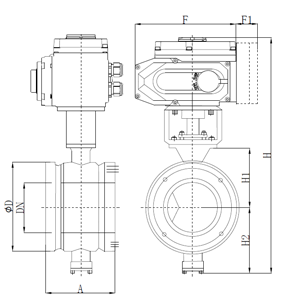

Q977F電動V型對夾球閥外形尺寸

公稱或壓力級	公稱口徑	尺寸
公稱或壓力級	（mm）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	50	-	25	-	64	38	57	200
	40	60	-	25	-	82	49	63	205
	50	75	124	32	62	100	60	92	225
	65	80	145	38	72.5	120	75	100	235
	80	100	165	45	82.5	131	89	108	260
	100	115	194	50	97	158	113	117	270
	125	135	210	55	105	180	140	140	320
	150	160	229	65	114.5	216	164	177	340
	200	200	243	80	121.5	268	205	200	390
	250	240	297	90	148.5	326	259	252	420
	300	-	338	-	169	-	300	270	510
PN2.5MPa	25	50	-	25	-	64	38	57	200
	40	60	-	25	-	82	49	63	205
	50	75	124	32	62	100	60	92	225
	65	85	145	38	72.5	120	75	100	235
	80	100	165	45	82.5	131	89	108	260
	100	115	194	50	97	158	113	117	270
	125	135	210	55	105	180	140	140	320
	150	160	229	65	114.5	216	164	177	340
	200	200	243	80	121.5	268	205	200	390
	250	240	297	92	148.5	326	259	252	420
	300	-	338	-	169	-	300	270	510
ClASS150	25	50	-	25	-	64	38	57	200
	40	65	-	25	-	82	49	63	205
	50	75	124	32	62	100	60	92	225
	65	85	145	38	72.5	120	75	100	235
	80	100	165	45	82.5	131	89	108	260
	100	115	194	50	97	158	113	117	270
	125	135	210	55	105	180	140	140	320
	150	160	229	65	114.5	216	164	177	340
	200	200	243	80	121.5	268	205	200	390
	250	240	297	92	148.5	326	259	252	420
	300	-	338	-	169	-
