Q947F電動V型法蘭球閥
Q947F電動V型法蘭球閥的閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：VQ947F，VQ947H
通徑規格：DN25～DN300
結構形式：V型球芯
閥體材料：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN64
適用溫度：-40℃～450℃
應用范圍：油品、粘性流體、漿料、含纖維及粉粒狀介質
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
強度試驗 | 2.4～9.6MPa | |||||||||||||
密封試驗 | 1.76～7.0MPa | |||||||||||||
流量特性 | 近似等百分比、直線特性 | |||||||||||||
閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
允許泄漏量等級 | 軟密封：零泄露 | 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
可調節比 | 250:1 | 300:1 | ||||||||||||
基本誤差 | 全行程的≤±2% | |||||||||||||
回差 | 全行程的≤±2% | |||||||||||||
死區 | 全行程的≤0.8% | |||||||||||||
輸入信號 | 4～20mA DC | |||||||||||||
輸出信號 | 4～20mA DC | |||||||||||||
公稱通徑mm | DN15-DN300 | |||
材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti |
球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||
填料 | 聚四氟乙烯 柔性石墨 | |||
適用 工況 | 適用介質 | 蒸汽、水、油品 | 醋酸類 | |
適用溫度 | -28℃ - 300℃ | |||
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
A | 157 | 208 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 |

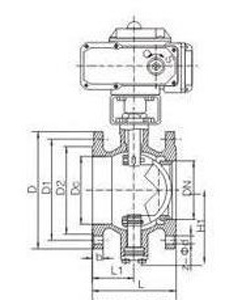

PN1.6MPa法蘭尺寸 | ||||||||||||
D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
PN2.5MPa法蘭尺寸 | ||||||||||||
D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
