法蘭的種類

作者:admin 發布時間:2021-07-12 16:47:24點擊:
  • 基本認識

法蘭連接是由法蘭、墊片及螺栓螺母連接組成。是一種可拆連接,可用于管道與閥門、管道與管道、管道與設備的連接。采用法蘭連接既有安裝拆卸的靈活性,又有可靠的密封性、較高的強度,且結構簡單,成本低廉,可多次重復拆卸。由于法蘭具有良好的綜合性能,它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程。

  • 按連接方式分類

法蘭按照連接方式可分為整體法蘭、平焊法蘭、對焊法蘭、松套法蘭和螺紋法蘭。

  1. 整體法蘭:整體法蘭是指泵、閥、機等機械設備與管道連接的進出口法蘭,通常和這些管道設備制成一體,作為設備的一部分。

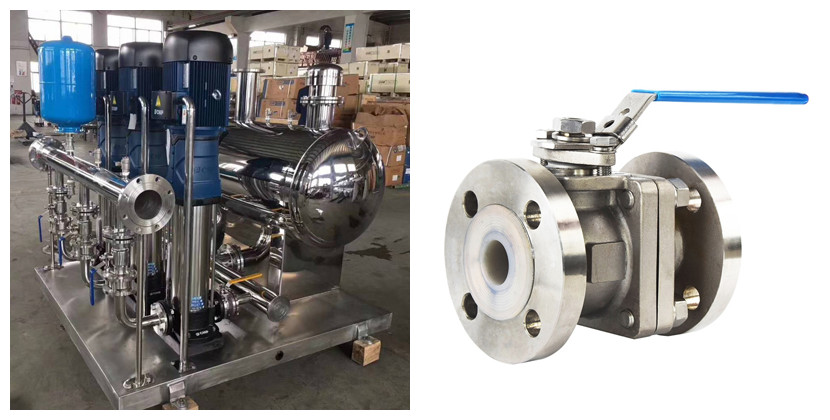

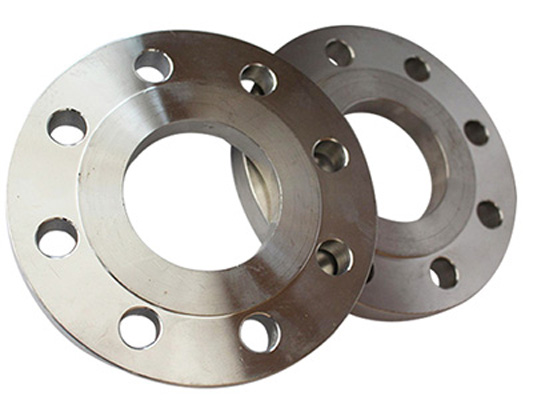

  2. 平焊法蘭:又稱搭焊法蘭。平焊法蘭與管子固定時,是將管道端部插至法蘭承口底或法蘭內口,且低于法蘭內平面,焊接法蘭外口或里口和外口,使法蘭與管道連接。其優點在于焊接裝配時較容易對中,且價格便宜,因而得到了廣泛的應用。平焊法蘭只適用于壓力等級比較低,壓力波動、振動及震蕩均不嚴重的管道系統中。


  3. 對焊法蘭:又稱高頸法蘭。它與其他法蘭不同之處在于法蘭與管子焊接處到法蘭盤有一段長而傾斜的高頸,此段高頸的壁厚沿高度方向逐漸過渡到管壁厚度,改善了應力的不連續性,因而增加了法蘭強度。對焊法蘭主要用于工況比較苛刻的場合(如管道熱膨脹或其他荷載而使法蘭處受的應力較大)或應力變化反復的場合以及壓力、溫度大幅度波動的管道和高溫、高壓及零下低溫的管道。

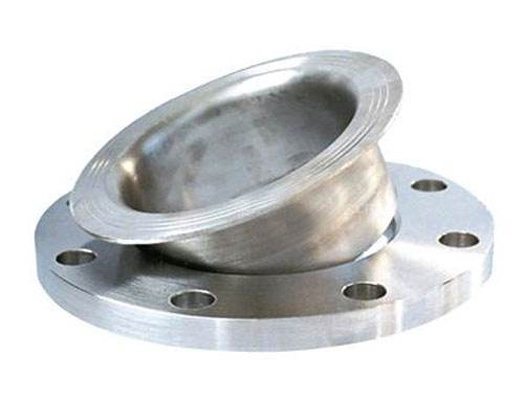

  4. 松套法蘭:俗稱活套法蘭,分為焊環活套法蘭、翻邊活套法蘭和對焊活套法蘭,多用于銅、鋁等有色金屬及不銹鋼管道上。松套法蘭的連接實際也是通過焊接實現的,只是這種法蘭是松套在已于管子焊接在一起的附屬元件上,然后通過連接螺栓將附屬元件和墊片壓緊以實現密封,法蘭(即松套)本身不接觸介質。這種法蘭連接的優點是法蘭可以旋轉,易于對中螺栓孔,在大口徑管道上易于安裝,也適用于管道需要頻繁拆卸以供清洗和檢查的地方。其法蘭附屬元件材料與管子材料一致,而法蘭材料可與管子材料不同(法蘭的材料多為Q235、Q255碳素鋼),因此比較適合于輸送腐蝕性介質的管道。但松套法蘭耐壓不高,一般僅適用于低壓管道的連接。
  5. 螺紋法蘭:螺紋法蘭是將法蘭的內孔加工成管螺紋,并和帶外螺紋的管子配合實現連接,是一種非焊接法蘭。與焊接法蘭相比,它具有安裝、維修方便的特點,可在一些現場不允許焊接的場合使用,但在溫度高于260℃和低于-45℃的條件下,建議不使用螺紋法蘭,以免發生泄漏。螺紋法蘭公稱通徑:DN8~DN100 工作壓力:1.0~2.5(MPa)。


  • 按密封面形式分類

    法蘭的密封面主根據工藝條件、密封口徑以及墊片等進行選擇。

(1) 容器法蘭的密封面形式有平面、凹凸面、榫槽面等,其中以凹凸面、榫槽面最為常用。

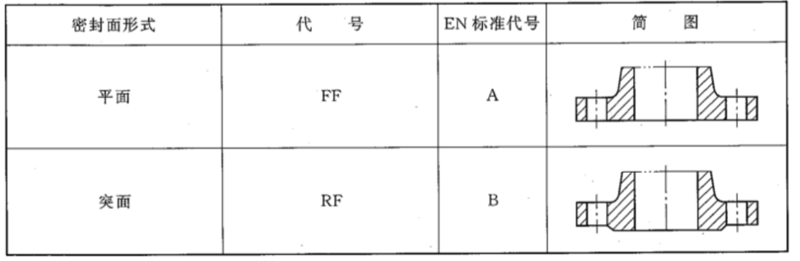

(2) 管法蘭密封面形式有全平面、突面、凹凸面、榫槽面、O型圈面和環連接面六種。


平面型:是在平面上加工出幾道淺槽,其結構簡單,但點券沒有固定,不易壓緊。適用于壓力不高、介質無毒的場合。

突面型:與平面型密封相近,其表面是一個光滑的平面,也可車制密紋水線。密封面結構簡單,加工方便,且便于進行防腐襯里。但是這種密封面墊片接觸面積較大,預緊時墊片容易往兩邊擠,不易壓緊。

凹凸面型:是相配合的凹型和凸型密封面。安裝時便于對中,還能防止墊片被擠出。但墊片寬度較大,需較大壓緊力。適用于壓力稍高的場合。

榫槽面型:是具有相配合的榫面和槽面的密封面,墊片放在槽內,由于受槽的阻擋,不會被擠出。墊片比較窄,因而壓緊墊片所需的螺栓力也就相應較小。即使應用于壓力較高之處,螺栓尺寸也不致過大。安裝時易對中。墊片受力均勻,故密封可靠。墊片很少受介質的沖刷和腐蝕。適用于易燃、易爆、有毒介質及壓力較高的重要密封。但更換墊片困難,法蘭造價較高。此外,榫面部分容易損壞,在拆裝或運輸過程中應加以注意。

O形圈面型:這是一種較新的法蘭連接形式。具有相配合的凸面和槽面的密封面,O形圈嵌在槽內。O型密封圈是一種擠壓型密封,其基本工作原理是依靠密封件發生彈性變形,在密封接觸面上造成接觸壓力,當接觸壓力大于被密封介質的內壓,不發生泄漏,反之則發生泄漏。像這種借介質本身來改變O形圈接觸狀態使之實現密封的過程,稱為“自封作用”。O形圈密封效果比一般平墊圈可靠。由于O形圈的截面尺寸都很小、重量輕,消耗材料少,且使用簡單,安裝、拆卸方便,更為突出的優點還在于O形圈具有良好的密封能力,壓力使用范圍很寬,靜密封工作壓力可達100MPa以上,適用溫度為-60~200℃,可滿足多種介質的使用要求。

環連接面型:環連接面密封的法蘭也屬于窄面法蘭,其在法蘭的突面上開出一環狀梯形槽作為法蘭密封面,和榫槽面法蘭一樣,這種法蘭在安裝和拆卸時必須在軸向將法蘭分開,這種密封面專門與用金屬材料加工成截面形狀為八角形或橢圓形的實體金屬墊片配合,實現密封連接。由于金屬環墊可以依據各種金屬的固有特性來選用。因而這種密封面的密封性能好,對安裝要求也不太嚴格,適用于高溫、高壓工況,但密封面的加工精度較高。
