截止閥與閘閥的區別

作者:admin 發布時間:2021-07-12 14:46:20點擊:
  1. 基本認識

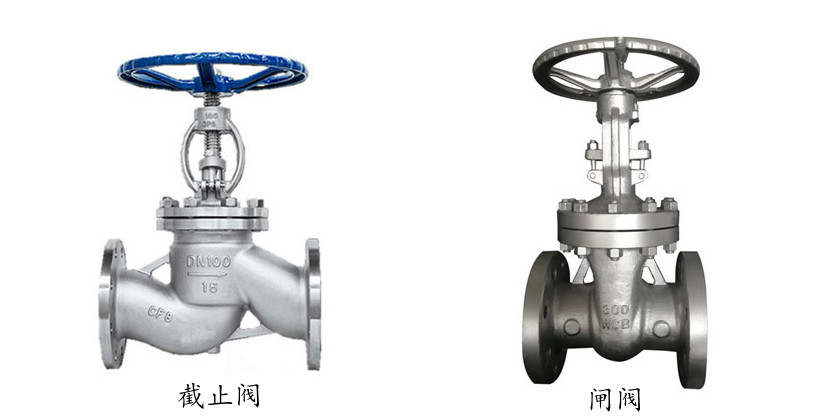

    截止閥與閘閥的區別(圖1)

    截止閥、閘閥、蝶閥、止回閥和球閥等等這些閥門都是現在各種管路系統中不可或缺的控制部件。每一種閥門不論是在外觀、結構甚至是功能用途上都有差別。但截止閥和閘閥在外形上有一些相似之處,同時都具有在管路中做截斷用的功能,因此會有很多對閥門接觸不多的朋友將兩者搞混淆了。其實如果仔細觀察,截止閥和閘閥的區別還是蠻大的。

  2. 結構上的區別

    安裝空間有限的情況下選型要注意的。閘閥可依靠介質壓力緊緊與密封面緊閉,從而達到不泄露的效果。當啟閉時閥芯和閥座密封面始終接觸并相互磨擦,因此密封面容易磨損,閘閥處于接近關閉時,管道前后壓差很大,使密封面磨損更加嚴重。

    閘閥的結構會比截止閥更復雜,從外形來看,同口徑情況下,閘閥要比截止閥高,截止閥要比閘閥長。另外,閘閥還有明桿和暗桿之分。截止閥沒有。

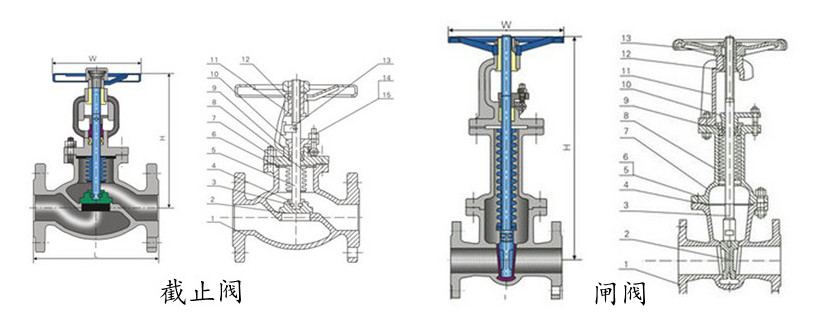

    截止閥與閘閥的區別(圖2)

  3. 性能區別

    截止閥既可以做截斷使用,可以做流量調節使用。截止閥的流體阻力比較大,啟閉時比較費力,但因為閥板距離密封面距離短,所以啟閉行程短。

    閘閥因為只能全開和全關,它在完全打開時,閥體通道內的介質流動阻力幾乎為0,所以閘閥的啟閉會非常省力,但閘板距離密封面距離遠,啟閉時間長。

  4. 安裝與流向的區別

    閘閥流向兩個方向效果都一樣,安裝沒有進出口方向的要求,介質可以雙向流通。截止閥則需要嚴格按照閥體箭頭標識的方向進行安裝,關于截止閥進出口方向還有個明文規定,我國閥門“三化給”規定截止閥的流向一律采用自上而下。

    截止閥是低進高出,從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。

    從流阻的角度看在全開時閘閥流阻小,載止閥流阻大。普通閘閥的流動阻力系數約為0.08~0.12,開啟關閉力小,介質可以兩個方向流動。普通截止閥流動阻力是閘閥的3-5倍(公眾號:泵管家)。啟閉時需強制關閉才能達到密封,截止閥的閥芯是在完全關閉時才接觸密封面,因而密封面的磨損很小,由于流動主力大需加執行器的截止閥應當注意轉矩控制機構調整。

    截止閥在安裝時有兩種方式,一種是介質可以從閥芯的下方進入,優點是當閥門關閉時盤根不受壓力,可以延長盤根的使用壽命,并可以在閥前管道承壓的情況下,進行更換盤根的工作;缺點是閥門的驅動轉矩較大,是上方流進的1倍左右,閥桿受的軸向力大,閥桿容易彎曲。所以此方式一般只適用于小口徑截止閥(DN50以下),DN200以上的截止閥都選用介質從上方流入的方式。(電動截止閥一般是采用介質從上方進入的方式。)介質從上方進入方式的缺點正好與下方進入方式相反

  5. 密封上的區別

    截止閥的密封面是閥心的一個小梯形側面(具體看閥心的形狀),一旦閥心脫落,相當于閥門關閉(如果壓差大,當然關不嚴,不過止逆效果還不錯),閘閥是靠閥心閘板的側面來密封,密封效果不如截止閥,閥心脫落也不會像截止閥那樣相當于閥門關閉。
