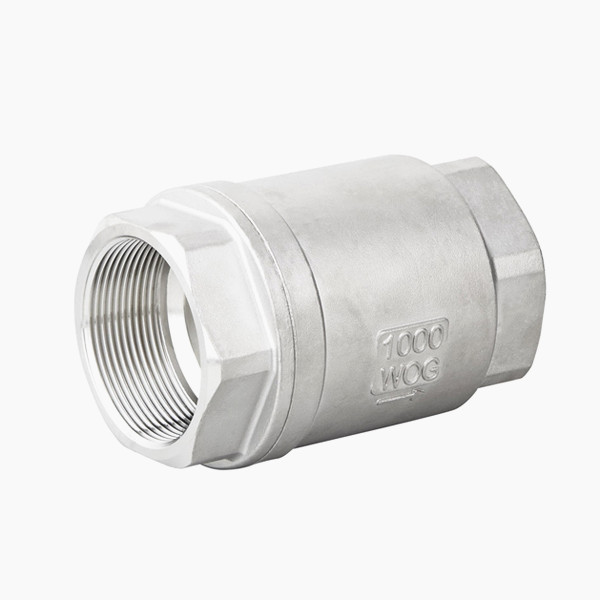

H12W螺紋立式止回閥
H12W螺紋立式止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：H12W/H
公稱通徑：DN8-DN65
公稱壓力：1.6Mpa(200psi)
適用溫度：-40℃～250℃
適用介質：水、油、氣
閥體材質：不銹鋼
連接方式：絲扣螺紋
設計標準 | ASME B16.34 |
壁厚標準 | ASME B16.34 |
螺紋標準 | ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1 |
檢測標準 | MSS SP-110,EN 1226 |
| 公稱壓力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
| 強度試驗壓力 | PT | 2.4, 3.8, 6.0, 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | ||
| 高壓氣密封試驗壓力 | 2.0, 3.0, 4.8, 7.6 | ||
| 適用介質 | H12W-(16-64)C | H12W-(16-64)P | H12W-(16-64)R |
| 水、油品、汽 | 硝酸類 | 醋酸類 | |
| 適用溫度 | -40～180 | ||
| 零件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M/CF8 |
| 彈簧 | 不銹鋼316/304 |
| 閥瓣 | 不銹鋼CF8M/CF8 |
| 螺塞墊片 | 聚四氟乙烯PTFE |
| 螺塞 | 不銹鋼316/304 |
| 閥蓋 | 不銹鋼CF8M/CF8 |

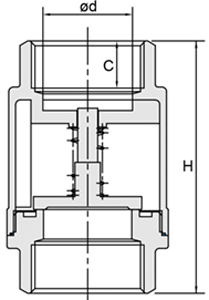

| 序號 | d | L | D |
| 1/4" | 10 | 50 | 26 |
| 3/8" | 13 | 54 | 30 |
| 1/2" | 15 | 57 | 34 |
| 3/4" | 20 | 64 | 42 |
| 1" | 25 | 80 | 49 |
| 1-1/4" | 32 | 82 | 60 |
| 1-1/2" | 40 | 93 | 71 |
| 2" | 50 | 100 | 87 |
| 2-1/2" | 65 | 120 | 110 |
| 3" | 76 | 140 | 125 |
| 4" | 94 | 158 | 155 |
