壓力表針型閥
壓力表針型閥比其他類型的閥門能夠耐受更大的壓力。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：J49W-320P
產品口徑：DN6
產品壓力：16MPa
產品材質：SS304,SS316
適用溫度：≤538℃
連接形式：管接頭內螺紋連接
結構特征: 錐面或球面密封
閥門檢驗與試驗 | GB/T13927-1992 JB/T9092-1999 |
制造標準 | GB/T12224-2005 JB/T7747-1995 GB/T12235-2007 |
零件名稱 | 材質 |
閥體 | 20# A105 SS304 SS304L SS316 SS316L |
閥蓋墊片 | 紫銅PTFE |
閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
填料墊 | PTFE 柔性石墨 金屬盤根 |
填料 | PTFE 柔性石墨 |
填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
內六角螺釘 | 20# A105 SS304 SS304L SS316 SS316L |
型號 | 公稱壓力 Mpa | 試驗壓力PS(Mpa)_Test | 工作壓力(Mpa) | 工作溫度(℃) | 適用介 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水，酸，蒸汽，油品等 |
J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 ℃ | |

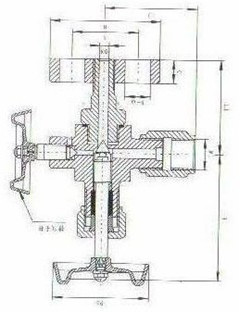

型號 | 公稱直徑DN（mm） | 尺寸 | 重量(kg) | |||||||||
L1 | D1 | D2 | L2 | H | H1 | h | H' | M1 | L3 | |||
J49H-320 | 3 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
J49H-320P | 6 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
