閘閥

Z641H氣動法蘭閘閥

Z641H氣動法蘭閘閥是借助壓縮空氣驅動的閥門，閘閥關閉時，密封面可以只依靠介質壓力來密封。

在線訂購

產品詳情

Z641H氣動法蘭閘閥產品說明

產品型號：Z641H

公稱通徑：DN15～DN1000

公稱壓力：1.6Mpa～6.4Mpa

適用溫度：-20oC～+150oC～425oC～550oC

閥體材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼

適用介質：水、油、蒸汽

結構形式：閘板式

連接方式：法蘭

驅動方式：氣動帶手動

制造標準：國標GB、德國DIN、美國API、ANSI

Z641H氣動法蘭閘閥主要零件材料

閥體、閥蓋、閥板	鑄鋼
閥體及閘板的密封面	合金鋼
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板、纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠○型圈
填料函	石墨石棉繩

Z641H氣動法蘭閘閥設計標準

設計規范	GB/T 12234
結構長度	GB/T 12221
連接法蘭	JB/T 79
試驗與檢驗	JB/T 9092
壓力-溫度	GB/T 9131
產品標識	GB/T 12220

Z641H氣動法蘭閘閥主要性能參數

型號	公稱壓力PN(MPa)	閥體試驗壓力 PN(MPa)
型號	公稱壓力PN(MPa)	強度試驗	密封試驗
Z641H-10	1.6	2.4	1.6
Z641H-25	2.5	3.8	2.5
Z641H-40	4.0	6.0	4.0
Z641H-64	6.4	9.6	6.4

Z641H氣動法蘭閘閥外形尺寸

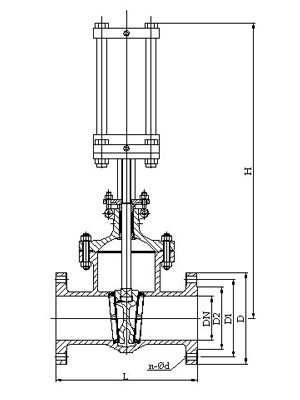

Z641H氣動法蘭閘閥(圖1)

公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT(Kg)
50	250	160	125	100	16	4-Φ18	950	570	180	36
65	270	180	145	120	18	4-Φ18	1050	596	180	53
80	280	195	160	135	20	8-Φ18	1080	635	200	72
100	300	215	180	155	20	8-Φ18	1145	645	250	90
125	325	245	210	185	22	8-Φ18	1210	685	250	120
150	350	280	240	210	24	8-Φ18	1300	720	320	132
200	400	335	295	265	26	12-Φ23	1660	940	400	258
250	450	405	355	320	30	12-Φ25	1790	1020	400	297
300	500	460	410	375	30	12-Φ25	1990	1150	450	420
350	550	520	470	435	34	16-Φ25	2090	1170	450	558
400	600	580	525	485	36	16-Φ30	2290	1325	500	840
450	650	640	585	545	40	20-Φ30	2485	1465	500	1110
500	700	705	650	608	44	20-Φ34	2640	1590	550	1380
600	800	840	770	718	48	20-Φ41	2940	1720	550	1620
700	900	910	840	788	50	24-Φ41	3450	1960	600	1966
800	1000	1020	950	898	52	24-Φ41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-Φ41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-Φ48	4000	2650	800	2760
