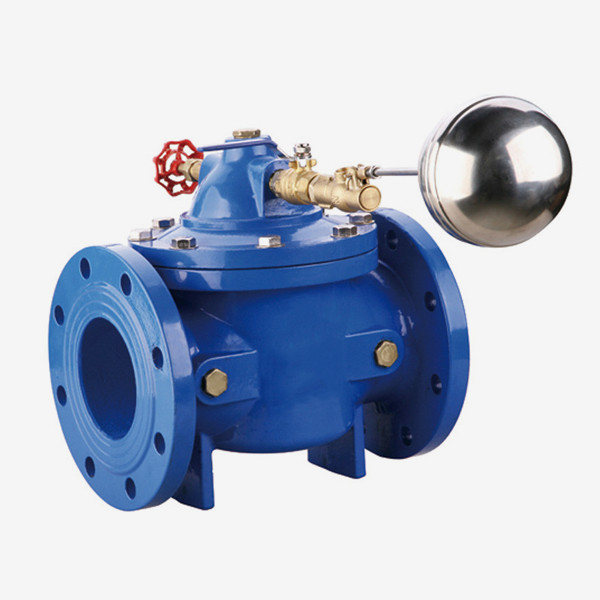

100X遙控浮球閥
100X遙控浮球閥
100X遙控浮球閥
100X遙控浮球閥

100X遙控浮球閥

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統,調定后,自動控制液面高度。

在線訂購
產品詳情
  • 100X遙控浮球閥 產品說明

產品名稱:遙控浮球閥

產品型號:100X

公稱通徑:DN20~DN800

結構形式:活塞式、隔膜式

工作壓力:1.0MPa~2.5MPa

連接方式:法蘭

適用溫度:-20oC~+80oC

功能作用:水位控制

閥體材質:鑄鐵、鑄鋼、不銹鋼、黃銅

制造標準:國標GB、德國DIN、美國API、ANSI

適用介質:水、污水、給排水等

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統,調定后,自動控制液面高度。100X遙控浮球閥直接利用液面控制,不需要其它裝置和能源,保養簡便,液面控制準確度高,不受水壓影響,密封良好。100X遙控浮球閥主要用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。


  • 100X遙控浮球閥 工作原理

當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。
當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。


  • 100X遙控浮球閥 技術參數

公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


  • 100X遙控浮球閥 主要零件

零件名稱

零件材料

閥體閥蓋

WCB

閥座閥盤

銅合金

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

浮球閥

銅合金

微型過濾器

不銹鋼

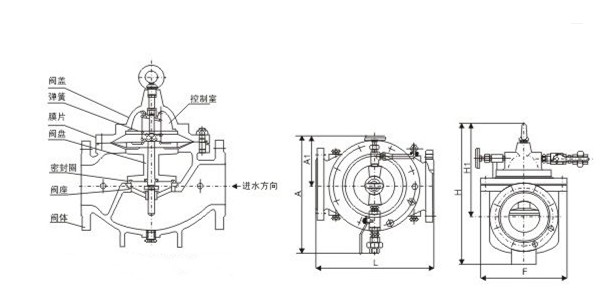

  • 100X遙控浮球閥 外形尺寸


DN

L

A

A1

H

H1

F

Dmm

D1mm

D2mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

262

130

212

179

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

262

130

212

179

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

262

130

212

179

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

280

139

265

210

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

280

139

265

210

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

284

141

310

215

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

292

145

350

245

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

330

164

460

305

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

340

169

520

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

350

174

570

415

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

392

195

695

510

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

442

220

780

560

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

472

235

905

658

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

532

265

1025

696

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

582

290

1080

735

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

632

320

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

682

350

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

762

390

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

832

420

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

932

470

1640

975

1050

1015

1025

1085

960

950

990

905

905

928

24-33

24-39

24-48

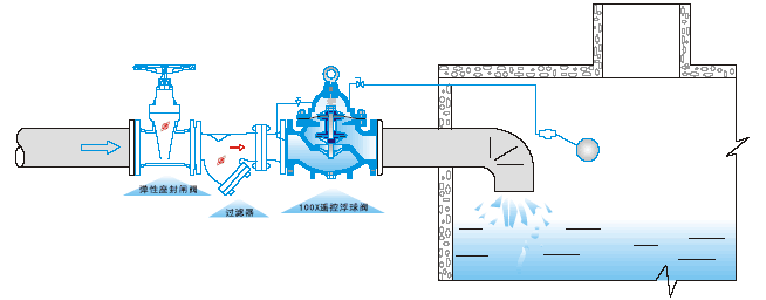

  • 100X遙控浮球閥 安裝示意圖


  • 100X遙控浮球閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容

1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
