• DQ41F低溫球閥 產品說明


• 產品型號：DQ41Y，DQ41F

• 公稱通徑：DN15～DN300

• 公稱壓力：1.6Mpa～32.0Mpa

• 適用溫度：-29oC～-110oC～-196oC

• 閥體材質：鑄鋼、不銹鋼

• 適用介質：乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油

• 結構形式：球形

• 連接方式：法蘭

• 驅動方式：手動、電動、氣動

• 制造標準：國標GB、德國DIN、美國API、ANSI

•


• DQ41F低溫球閥 工作原理

  DQ41F低溫球閥經過低溫處理，將粗加工的零件置于冷卻介質中數小時（12小時），以釋放應力，確保材料的低溫性能，保證加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏




• DQ41F低溫球閥 產品特點

  1、采用了在閥芯上開設減壓孔的構造。
  2、閥桿是通過計算、試驗而得出的長度。
  3、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
  4、為了減少閥體的熱損失，為了保證閥門低溫下的使用，設計成重量輕、尺寸小的閥體。
  5、長軸閥有低溫流體流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。




• DQ41F低溫球閥 技術規范

  設計依據	GB
  設計標準	GB12237-89
  結構長度	GB12221-89
  連接法蘭	GB/T 9113-2000 JB/T79-94
  試驗和檢驗	JB/T 9092-99




• DQ41F低溫球閥 材料及主要參數

  序號	零件名稱	AS to ASTM		SS to ASTM
  		Type A352 LCB	Type A352 LC3	Type F304(L)	Type F304(L)
  1-2	閥體/閥蓋	Type A352 LCB	Type A352 LC3	A182 F304(L)	A182 F304(L)
  3	等長雙頭螺栓	A193L7+鍍鎘	A193 3 B8	A193 B8	A193 B8M
  4	螺母	A193L7+鍍鎘	A194 8	A194 8	A194 8M
  5,8	密封圈、墊片	RTFE+Cu粉/尼龍1010/PPL
  6	球體	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
  7	閥桿	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
  9,10	止推片、填料	RTFE+Cu粉/尼龍1010/PPL,碳素纖維
  11	壓蓋	A105N	A351 CF8
  12	定位片	A182 F321
  13	扁螺母	A194 4+鍍鎘	A194 8	A194 8	A194 8
  14	手柄	A193 L7+鍍鎘	A193 B8	A193 B8	A193 B8
  15	圓柱銷	Q235A
  適用溫度		≥-40°C	≥-101°C	≥-196°C

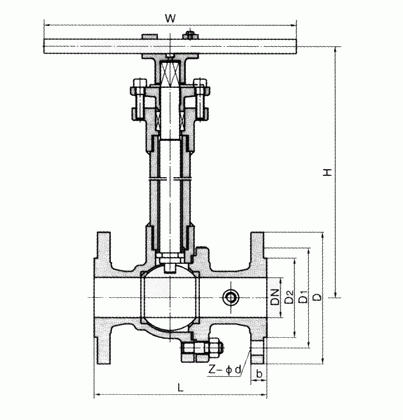

• （DQ41Y/F）低溫球閥 外形結構圖

1. （DQ41Y/F）低溫球閥主 要外形和連接尺寸 1.6Mpa 單位:mm

   公稱通徑 DN	PN1.6MPa								WT (kg)
   	L	D	D1	D2	b	Z-Φd	H	W
   15	130	95	65	45	14	4-Φ14	178	140	3
   20	140	105	75	55	14	4-Φ14	184	160	4
   25	150	115	85	65	14	4-Φ14	195	180	5
   32	165	135	100	78	16	4-Φ18	280	250	9
   40	180	145	110	85	16	4-Φ18	280	300	11
   50	203	160	125	100	16	4-Φ18	300	350	15
   65	222	180	145	120	18	4-Φ18	330	350	19
   80	241	195	160	135	20	8-Φ18	360	400	27
   100	305	215	180	155	20	8-Φ18	400	500	38
   125	356	245	210	185	22	8-Φ18	430	600	58
   150	394	280	240	210	24	8-Φ23	500	800	81
   200	457	335	295	265	26	12-Φ23	680	800	95
   250	533	405	355	320	30	12-Φ25	790	1300	140

2. （DQ41Y/F）低溫球閥 主要外形和連接尺寸 2.5Mpa 單位:mm

   公稱通徑 DN	PN2.5MPa								WT (kg)
   	L	D	D1	D2	b	Z-Φd	H	W
   15	140	95	65	45	16	4-Φ14	178	140	3
   20	152	105	75	55	16	4-Φ14	184	160	4
   25	165	115	85	65	16	4-Φ14	195	180	6
   32	178	135	100	78	18	4-Φ18	280	250	10
   40	190	145	110	85	18	4-Φ18	280	300	14
   50	216	160	125	100	20	4-Φ18	300	350	20
   65	241	180	145	120	22	8-Φ18	330	350	25
   80	283	195	160	135	22	8-Φ18	360	400	30
   100	305	230	190	160	24	8-Φ23	400	500	40
   125	381	270	220	188	28	8-Φ25	430	600	65
   150	403	300	250	218	30	8-Φ25	500	800	85
   200	502	360	310	278	34	12-Φ25	680	800	100
   250	568	425	370	332	36	12-Φ30	790	1300	165

   大于2.5MPa以上的，請咨詢我司技術部。最高可設計制造32.0MPa。
