• Q41F國標法蘭球閥 產品說明

• 產品型號：Q41F

• 公稱通徑：DN15～DN300

• 公稱壓力：1.6Mpa～6.4Mpa

• 適用溫度：-29～180oC～550oC

• 閥體材質：鑄鋼、不銹鋼

• 適用介質：水、油、氣體、液體

• 結構形式：球形

• 連接方式：法蘭

• 驅動方式：手動、電動、氣動

• 制造標準：國標GB、德國DIN、美國API、ANSI

•


• Q41F國標法蘭球閥 應用特點

1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

• Q41F國標法蘭球閥 主要性能規范

壓力試驗 Pressure Test

• Q41F國標法蘭球閥 主要零件材料

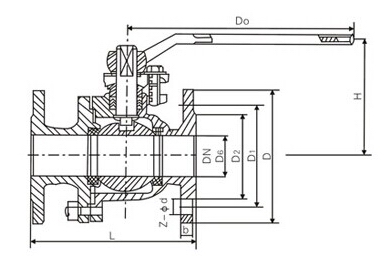

• Q41F國標法蘭球閥 外形結構圖

• Q41F國標法蘭球閥 主要外型尺寸
