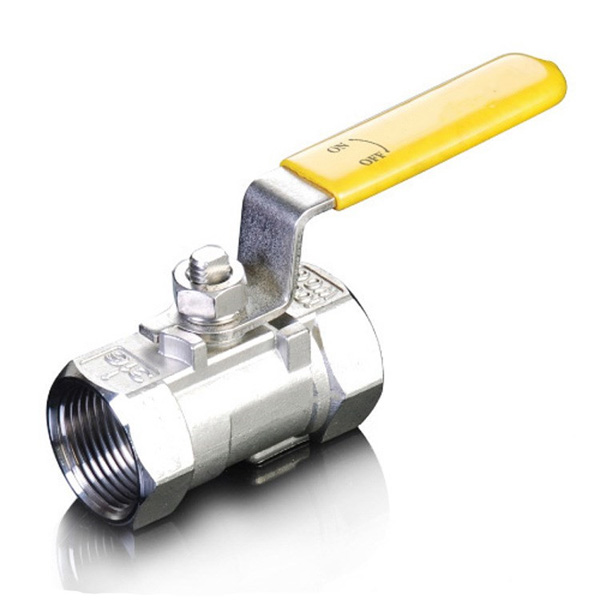

Q11F一片式不銹鋼球閥
一片式內螺紋不銹鋼球閥用球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 手動球閥
一片式內螺紋不銹鋼球閥用球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向
公稱壓力: PN 1.6,2.5,4.0,6.4MPa (1000WOG)
強度試驗壓力: PT2.4,3.8,6.0,9.6MPa
低壓氣密封試驗壓力: 0.6MPa
適用介質: Q11F-(16-64)C水,油品,氣
Q11F-(16-64)P硝酸類
Q11F-(16-64)R醋酸類
適用溫度: -20~180℃
螺紋類型：G/ NPT/ BSPT/ BSP/ DIN259/2999
應用于范圍：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
| 零件名稱 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
| 閥體 | WCB | CF8 | ZCF8M |
| 球體 | 304 | 304 | 316 |
| 閥桿 | 304 | 304 | 316 |
| 密封圈 | 聚四氟乙烯 (PTFE) | ||
| 填料 | 聚四氟乙烯 (PTFE) | ||
| DN | L | D | H | E |
| 6 | 40 | 5 | 28 | 70 |
| 10 | 45 | 7 | 30 | 78 |
| 15 | 55 | 9 | 35 | 95 |
| 20 | 60 | 12 | 39 | 95 |
| 25 | 70 | 15 | 47 | 110 |
| 32 | 79 | 20 | 48 | 130 |
| 40 | 85 | 25 | 54 | 145 |
| 50 | 100 | 32 | 60 | 145 |
