SD341X伸縮蝶閥
SD341X伸縮蝶閥

SD341X伸縮蝶閥

伸縮蝶閥是為了避免管道因熱脹冷縮和其它因素造成的管道軸向偏差,而專業設計而成的一種閥門,其結構長度在管道上可以自由伸縮。

在線訂購
產品詳情
  • SD341X伸縮蝶閥 產品用途


  SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能,使用于溫度在425℃以下,公稱壓力在1.6MPa以下的石油,化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。


  • SD341X伸縮蝶閥 技術參數產品特點

1、結構獨特,設計靈活,重量輕,省力,啟閉迅速

2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能,海能為維修閥門安裝更換提供方便

3、密封部位可調節更換,密封性能可靠


  • SD341X伸縮蝶閥 技術參數

公稱通徑DN(mm)50~2000
公稱壓力PN(MPa)0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
適用溫度≤80℃
適用介質空氣、水、蒸氣、煤氣、油品等。
驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。

  • SD341X伸縮蝶閥 主要材質

零件名稱材料
閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈橡膠、聚四氟、聚內脂、不銹鋼
閥桿2Cr13、不銹鋼、鉻鉬鋼
伸縮管鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料柔性石墨

  • SD341X伸縮蝶閥 主要外形和連接尺寸

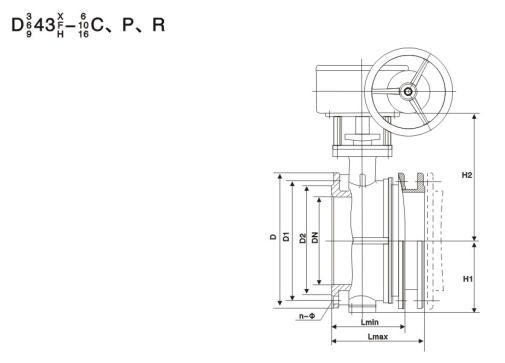

伸縮蝶閥(圖1)

公稱通徑DN

1.0MPa

D

D1

D2

Lmax

Lmin

H1

H2

n-Φd

100

220

180

158

216

174

110

170

8-18

125

250

210

184

232

176

123

182

8-18

150

285

240

212

239

194

140

210

8-22

200

340

295

268

264

214

170

238

8-22

250

395

350

320

296

235

195

270

12-22

300

445

400

370

300

250

222

300

12-22

350

505

460

4330

320

270

252

330

16-22

400

565

515

482

332

282

285

368

16-26

450

615

565

532

355

305

310

402

20-26

500

670

620

585

365

315

337

438

20-26

600

780

725

685

420

370

393

490

20-30

700

895

840

800

446

396

450

558

24-30

800

1015

950

905

476

426

515

625

24-33

900

1115

1050

1005

506

456

560

685

28-33

1000

1230

1160

1110

516

466

610

750

28-36

1200

1455

1380

1330

560

510

725

880

32-39

1400

1675

1590

1530

590

540

840

987

36-42

1600

1915

1820

1750

630

585

960

1158

40-48

1800

2115

2020

1950

680

630

1060

1258

44-48

2000

2325

2230

2150

730

680

1165

1365

48-48
