D373W渦輪金屬硬密封對夾蝶閥
D373W渦輪金屬硬密封對夾蝶閥

D373W渦輪金屬硬密封對夾蝶閥

D373W渦輪金屬硬密封對夾蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。

在線訂購
產品詳情
  • D373W渦輪金屬硬密封對夾蝶閥 產品說明

產品名稱:金屬硬密封對夾蝶閥

產品型號:D373H

公稱通徑:DN50~DN1000

閥座密封:合金、司太立、不銹鋼

公稱壓力:1.0Mpa~4.0MPa

連接方式:對夾式

適用溫度:-20oC~+150oC~425oC

驅動方式:手動、蝸輪、電動、氣動

閥體材質:鑄鋼、不銹鋼

制造標準: 國標GB、德國DIN、美國API、ANSI

適用介質:水、油、蒸汽、氣體、粉體、液體

D373W金屬硬密封對夾蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。


  • D373W渦輪金屬硬密封對夾蝶閥 產品特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;

2、本蝶閥采用不銹鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性;

3、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;

4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;

5、本蝶閥結構獨特,“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠;

6、耐高溫、耐低溫、耐腐蝕性。


  • D373W渦輪金屬硬密封對夾蝶閥 采用標準

設計標準 :GB/T12238-1989
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999


  • D373W渦輪金屬硬密封對夾蝶閥 技術參數

公稱通徑

DN(mm)

50~1200

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

適用介質

水、蒸氣、油品、酸類腐蝕性等。

適用溫度

碳鋼 :-29℃~600℃ 不銹鋼-40℃~600℃


  • D373W渦輪金屬硬密封對夾蝶閥 主要零件材質

零件名稱

材料

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼

密封圈

不銹鋼、聚內脂、抗磨材料

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料

柔性石墨


  • D373W渦輪金屬硬密封對夾蝶閥 三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠實現自鎖,防止蝶板過位。

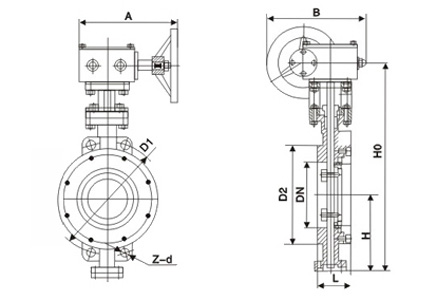

  • D373W渦輪金屬硬密封對夾蝶閥 PN0.6MPa~PN1.0MPa連接尺寸


公稱通徑

結構長度
標準值

外形尺寸(參考值)

連接尺寸(標準值)

重量
(kg)

H

H1

A

B

PN0.6MPa

PN1.0MPa

毫米

英寸

L

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

110

4-14

125

4-18

11

65

2-1/2

46

115

370

180

200

130

4-14

145

4-18

12

80

3

49

120

380

180

200

150

4-18

160

8-18

14

100

4

56

138

420

180

200

170

4-18

180

8-18

16

125

5

64

164

460

180

200

200

8-18

210

8-18

26

150

6

70

175

555

270

280

225

8-18

240

8-22

28

200

8

71

208

605

270

280

280

8-18

295

8-22

44

250

10

76

243

680

270

280

335

12-18

350

12-22

68

300

12

83

283

800

380

420

395

12-22

400

12-22

85

350

14

92

310

835

380

420

445

12-22

460

16-22

121

400

16

102

340

915

450

470

495

16-22

515

16-22

140

450

18

114

380

960

480

490

550

16-22

565

20-26

190

500

20

127

410

1020

480

490

600

20-22

620

20-26

260

600

24

154

470

1225

480

490

705

20-26

725

20-30

380

700

28

165

550

1355

640

660

810

24-26

840

24-30

450

800

32

190

640

1470

640

660

920

24-30

950

24-33

650

900

36

203

710

1545

750

860

1020

24-30

1050

28-33

830

1000

40

216

770

1795

850

900

1120

28-30

1160

28-36

1050

1200

48

254

890

1965

850

900

1340

32-33

1380

32-39

1400


相關標簽: 硬密封 三偏心 蝶閥
