衛生級蝶閥
衛生級蝶閥鋼件均由食品級不銹鋼制作，密封材質為食品橡膠，衛生質量高
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117

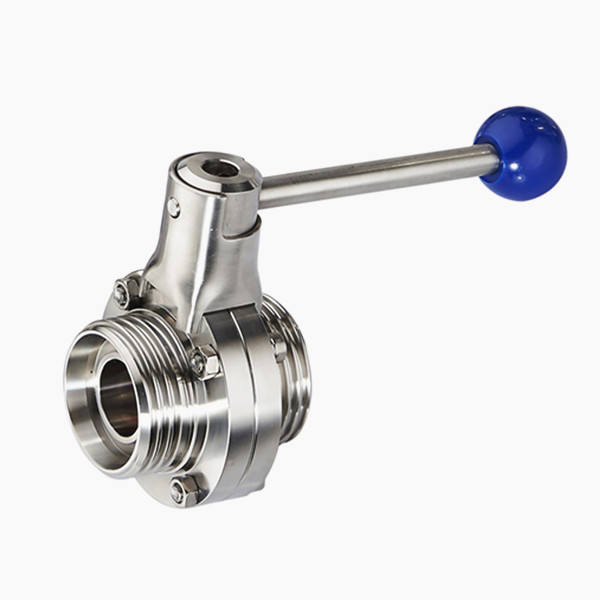

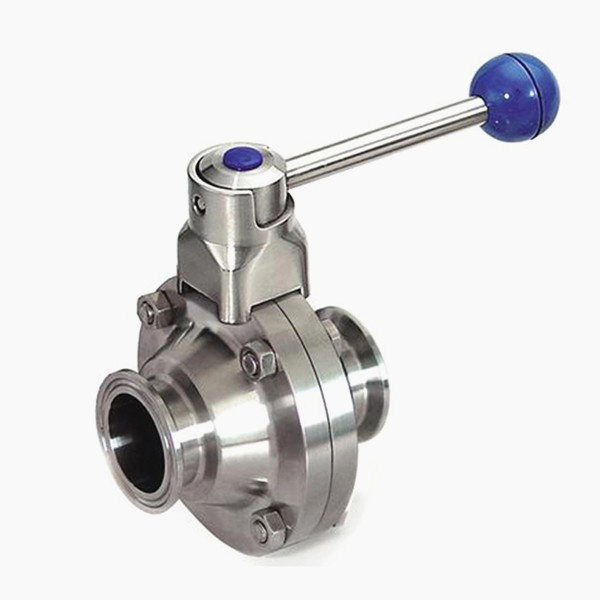

衛生級蝶閥鋼件均由食品級不銹鋼制作，密封材質為食品橡膠，衛生質量高，按照連接方式不同，可分為外螺紋、卡箍、對焊、三片式焊接等多種形式。
衛生級蝶閥內外用高檔拋光設備處理，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染，廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
衛生級蝶閥常用于對衛生等級要求很高的場所，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道，還非常適用于蒸汽及其它就地清洗的需要。
1、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
2、閥桿鑲裝尼龍軸套，減小了磨擦力，因而開啟靈活輕松。
3、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
4、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向*，流量大而阻力小，無物料積聚。
5、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
6、開閉范圍為0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便。
7、閥體均采用可拆連接，結構簡單，維修方便。
8、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
9、經過嚴密的強度和密封試驗，保證質量。
10、抽樣進行不低于 30000 次的疲勞壽命試驗，保證了其使用壽命。
| 公稱通徑 | DN50～DN108(MM) |
| 公稱壓力 | PN0.6、1.0、1.6MPa |
| 連接方式 | 外螺紋、三片式焊接、卡箍、對焊 |
| 適用溫度 | －20℃～180℃ |
| 動作范圍 | 0～90° |
| 密封材質 | 丁晴橡膠(X)、氟橡膠(FKM)、三元乙丙橡膠(E) |
| 閥體材質 | 不銹鋼 |
規格（ISO） | A | B | D | L | H | 重量（Kg） |
20 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
25 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
32 | 66 | 78 | 50.5 | 130 | 82 | 1.2 |
38 | 70 | 86 | 50.5 | 130 | 86 | 1.3 |
51 | 76 | 102 | 64 | 140 | 96 | 1.85 |
63 | 98 | 115 | 77.5 | 150 | 103 | 2.25 |
76 | 98 | 128 | 91 | 150 | 110 | 2.6 |
89 | 102 | 139 | 106 | 170 | 116 | 3.0 |
102 | 106 | 154 | 119 | 170 | 122 | 3.6 |
108 | 106 | 159 | 119 | 170 | 126 | 3.6 |
133 | 140 | 185 | 145 | 190 | 138 | 6.5 |
159 | 260 | 215 | 172 | 190 | 153 | 11 |
規格（ISO） | A | B | D | L | H | 重量（Kg） |
20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
規格（ISO） | A | B | D | L | H | 重量（Kg） |
25 | 66 | 78 | 40×1/6 | 130 | 82 | 1.3 |
32 | 66 | 78 | 48×1/6 | 130 | 82 | 1.3 |
38 | 70 | 86 | 60×1/6 | 130 | 86 | 1.7 |
51 | 76 | 102 | 70×1/6 | 140 | 96 | 2.2 |
63 | 80 | 115 | 85×1/6 | 150 | 103 | 2.9 |
76 | 84 | 128 | 98×1/6 | 150 | 110 | 3.4 |
89 | 90 | 139 | 110×1/6 | 170 | 116 | 3.9 |
102 | 104 | 159 | 132×1/6 | 170 | 126 | 5.5 |
