Q611F氣動三片式螺紋球閥
Q611F氣動三片式螺紋球閥

Q611F氣動三片式螺紋球閥

Q611F氣動三片式螺紋球閥也稱為氣動絲扣球閥。

在線訂購
產品詳情
  • Q611F氣動三片式螺紋球閥 產品說明

產品型號:Q611F

產品口徑:DN6-100mm

產品壓力:1.6-32MPa

產品材質:鑄鋼、不銹鋼

適用介質:水、氣體、油品等


  • Q611F氣動三片式螺紋球閥 設計標準

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927


  • Q611F氣動三片式螺紋球閥 主要零件材質

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質


  • Q611F氣動三片式螺紋球閥 主要性能規范

公稱通徑DN(mm)

DN15-300

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

9.60

密封試驗

1.1

1.76

2.75

4.4

7.04

低壓氣密試驗

0.5~0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)



  • Q611F氣動三片式螺紋球閥 外形尺寸

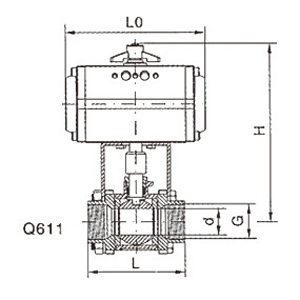

Q611F氣動三片式螺紋球閥(圖1)

口徑(mm)

尺 寸(mm)

三段式

對焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

65

2

186

64

193

64

78

/

/

/

/

80

3

206

78

222

78

94

/

/

/

/

100

4

240

98

273

98

124

/

/

/

/
