Q647W氣動固定球閥
Q647W氣動固定球閥是由氣動執行器、固定式球閥組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q647H
產品口徑：DN50-800mm
產品壓力：1.6-16MPa
產品材質：鑄鋼、鍛鋼、不銹鋼
設計制造 | GB12237 |
結構長度 | GB12221 |
法蘭尺寸 | GB9113 |
壓力溫度 | GB9131 |
試驗檢驗 | GB13927 |
公稱通徑（mm） | DN50～700 | |||
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | |
公稱壓力 | 強度試驗 | 2.4 | 3.8 | 6.0 |
密封試驗 | 1.8 | 2.8 | 4.4 | |
材料\材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增強聚四氟乙烯 對位聚苯 硬質合金 | |||
填 料 | 聚四氟乙烯 柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
適用溫度 | -28℃ - 300℃ | |||
執行器 | 型 號 | AW/DA/SR系列、GTD/GTE系列、QGSY系列等 | ||
氣源壓力 | 0.4-0.7MPa | |||

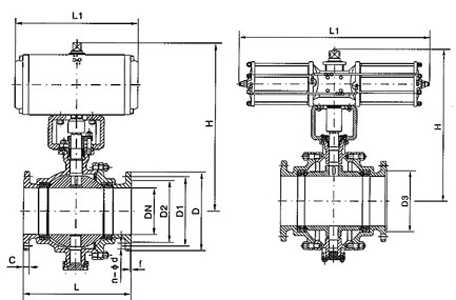

公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | |
L | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 914 | 1067 | 1245 | |
H | 配AT | 325 | 335 | 365 | 400 | 420 | 440 | 470 | 配AW執行器 | ||||||
H | 260 | 293 | 323 | 383 | 468 | 510 | 655 | 配AW執行器 | |||||||
H1 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 580 | 700 | 800 | |
L1 | 配AT | 190 | 210 | 247 | 276 | 348 | 378 | 524 | 配AW執行器 | ||||||
PN1.6MPa法蘭尺寸 | |||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 | 910 | |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 770 | 840 | |
D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 429 | 480 | 609 | 720 | 794 | |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-33 | 20-36 | 24-36 | |
PN2.5MPa法蘭尺寸 | |||||||||||||||
D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 730 | 845 | 960 | |
D1 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 660 | 770 | 875 | |
D2 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | 448 | 503 | 609 | 720 | 820 | |
n-φd | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 16-33 | 16-36 | 20-36 | 20-39 | 24-42 | |
