BQ671F氣動對夾式保溫球閥
BQ671F氣動對夾式保溫球閥適合用于容易凝固、及高粘度的液體介質。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：BQ671F、BQ671H
產品口徑：DN15-100mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
適用溫度：-17℃-450℃
應用范圍：容易凝固的高粘度介質
設計規范 | GB/T 12237 API 6D API 608 BS 5351 |
法蘭連接 | GB/T 9113 ASME B16.5 |
試驗與檢驗 | GB/T 13927 API 598 API 6D |
主要零件材料 | 閥體 | WCB | ZGlCr18Ni9Ti | CF8（304） | CF8（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） | CF8M（316L） |
球體、閥桿 | 2Crl3 | lCr18Ni9Ti | 0Cr18Ni9（304） | 0Cr18Ni9（304L） | 1Cr18Ni2Mo2（316） | 0Cr17Ni2Mo2（316） | 0Cr17Ni2Mo2（316L） | |
密封圈 | 聚四氟乙烯 對位聚苯 | |||||||
填料、墊圈 | V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 | |||||||
適用工況 | 適用介質 | 重油、膠類等 | 硝酸腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||
適用溫度 | -28-300℃ | |||||||
配管法蘭 | JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 | |||||||

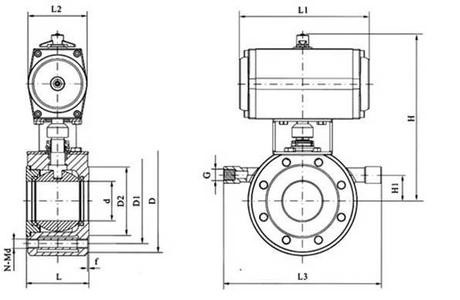

公稱通徑 | 外形尺寸 | 連接法蘭尺寸 | |||||||||||
d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | |
15 | 14 | 35 | 140/178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
20 | 19 | 38 | 140/178 | 62/75 | 160 | 175/181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |
