Q642F氣動Y型135度三通球閥
Q642F氣動Y型135度三通球閥即采用Y型流道形式，閥座為三面閥座，有相互成135°二種閥體結構形式。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：Q942F，Q942H
通徑規格：DN50～DN250mm
結構形式：Y型三通
閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：石油、化工、發電、造紙、天然氣
產品型號 | CHQ642F-16-40C | CHQ642F-16-40P | CHQ642F-16-40R |
CHQ642Y-150-300LBC | CHQ642Y-150-300LBP | CHQ642Y-150-300LBR | |
閥體 | WCB | CF8 | CF8M |
球體 | WVB+ENP | CF8 | CF8M |
閥桿/固定圈 | 2Cr13 | 304 | 316 |
閥座 | PTFE | PTFE | PTFE |
填料 | PTFE+O形圈 | PTFE+O形圈 | |
適用介質 | 水、油、蒸汽等酸 | 等腐蝕性介質 | |
適用溫度 | -29～150℃ | -29～150℃ | |
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

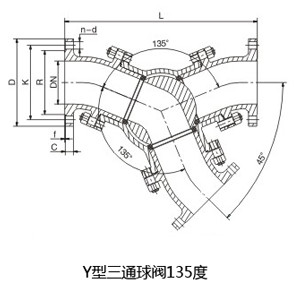

DN | L | D | K | R | C | f | n-d |
50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
