D673H氣動對夾式硬密封蝶閥
D673H氣動對夾式硬密封蝶閥

D673H氣動對夾式硬密封蝶閥

D673H氣動對夾式硬密封蝶閥由氣動執行器和三偏心金屬硬密封對夾蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用。

在線訂購
產品詳情

  • D673H氣動對夾式硬密封蝶閥 產品說明

產品型號：D673H/W

公稱通徑：DN40-DN1200

公稱壓力：1.6MPa-4.0MPa、150LB-300LB

適用介質：水、蒸汽等

適用溫度：0℃-425℃

閥體材質：碳鋼、不銹鋼

連接方式：對夾連接

作用方式：雙作用、單作用(彈簧復位)

控制方式：開關型、調節型


  • D673H氣動對夾式硬密封蝶閥 主要零件材質

材質

C

P

R

內六角螺釘

lCr18Ni9Ti

lCr18Ni9Ti

lCr18Ni12M02T

閥蓋

WCB

lCr18Ni9Ti

ZGICr18Ni12M02Ti

墊片

lCr18Ni9Ti

lCr18Ni9Ti

lCr18Ni12M02T

閥座

不銹鋼+柔性石墨、PTFE

墊片

1Cr18Ni9Ti

lCr18Ni9Ti

lCr18Ni12M02T

蝶板

WCB

ZGICr18Ni9Ti

ZGICr18Ni12M02Ti

圓柱銷

45

lCr18Ni9Ti

1Cr18Ni12M02T

下蓋

WCB

ZGICr18Ni9Ti

ZGICr18Ni12M02Ti

墊片

不銹鋼+柔性石墨、PTFE

襯套

PTFE復合軸承

閥體

WCB

ZGICr18Ni9Ti

ZGICr18Ni12M02T

閥桿

lCr13

lCr18Ni9Ti

lCr18Ni12M02Ti

支架

WCB

WCB

WCB

鏈

45

45

45

襯套

PTFE復合軸承

填料

柔性石墨、PTFE

壓蓋

WCB

ZGICr18Ni9Ti

ZGICr18Ni12M02T

氣動執行器

AT系列、AW 系列

位置指示器

塑料


  • D673H氣動對夾式硬密封蝶閥 設計標準

設計依據

GB標準

設計標準

GB/12238

結構長度

GB/12221

連接法蘭尺寸

GB/9113、JB/T79

試驗和檢驗

JB/T9002

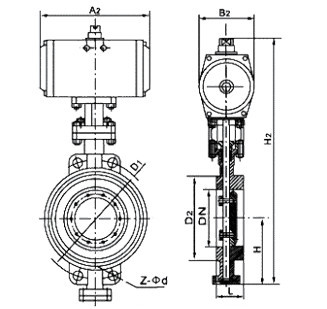

  • D673H氣動對夾式硬密封蝶閥 外形尺寸

                                                                               D673H氣動對夾式硬密封蝶閥(圖1)

DN

L

L1

L2

-H

H1

D1

n-d

50

43

159/211

83/95

277/205

65

125

4-18

65

46

211/248

95/107

287/315

75

145

4-18

80

46

248/269

107/123

365/375

85

160

8-18

100

52

269/315

123/141

420/436

130

180

8-18

125

56

315/345

141/152

436/462

175

210

8-18

150

56

345/409

152/172

466/543

190

240

8-22

200

60

409/438

172/187

593/665

215

295

12-22

250

68

438/559

187/215

682/752

265

355

12-26

300

78

550/600

215/240

725/772

305

410

12-26

350

78

600/633

240/262

832/880

340

470

16-26

400

102

633/730

262/330

862/968

360

525

16-30

450

114

633

262

945/1005

400

585

20-30

500

127

730

300

1058/1060

430

650

20-33

600

154

1320/1970

440/480

1108/1195

190

770

20-36

700

165

1430/2700

480/560

1170/1255

555

840

24-36

800

190

1430/2700

480/560

1325/1365

620

950

24-39
