產品名稱：蒸汽減壓閥
產品型號：Y43H
公稱通徑：DN15-DN500
公稱壓力：1.6MPa-16MPa
適用介質：水、蒸汽
適用溫度：0℃-425℃
閥體材質：鑄鋼、不銹鋼
連接方式：法蘭連接
Y43H先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成；導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。Y43H在普通減壓閥基礎上做了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。本產品主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | GB12245-1989 | |||||
標準 | 其他非標定制 | |||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | WCB |
閥座閥盤 | 2Cr13 |
缸套 | 2Cr13/銅合金 |
活塞 | 合金鑄鐵 |
導閥座導閥桿 | 2Cr13 |
主閥彈簧 | 1Cr18Ni9Ti |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si12Mn |

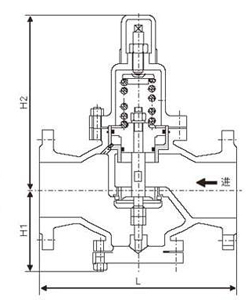

公稱通徑 | 外形尺寸 | |||
L | H | H1 | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
公稱通徑 | 外形尺寸 | |||
L | H | H1 | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 170 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
