鍛鋼Y型過濾器
鍛鋼Y型過濾器

鍛鋼Y型過濾器

鍛鋼Y型過濾器用來消除介質中的雜質,以保護閥門及設備的正常使用。

在線訂購
產品詳情
  • 鍛鋼Y型過濾器 產品說明

公稱通徑:DN15-DN50

公稱壓力:800LB-1500LB

連接方式:承插焊、螺紋、法蘭

閥體材質:A105、LF2、F11、F22、304、304L、316、316


GL61Y鍛鋼Y型過濾器適合在高壓的場合使用,是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。


  • 鍛鋼Y型過濾器 設計標準

設計制造

BS5352 MSS SP-118

承插口尺寸

ANSI B16.11,JB/T1751

螺紋端尺寸

ANSI B1.20.1,JB/T7308

對焊端尺寸

ANSI B16.25,JB/T12224

法蘭端尺寸

ANSI B16.5,JB79

閥門檢查和試驗

API 598,GB/T13927,JB/T9092


  • 鍛鋼Y型過濾器 連接尺寸

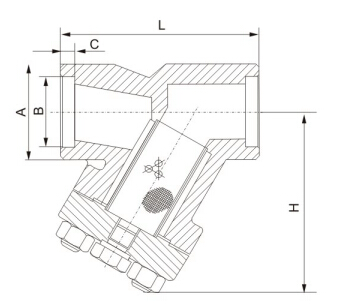

                         鍛鋼Y型過濾器 (圖1)

公稱通徑 (DN)

L

H2

A

B

C

15

100

120

40.5

22.2

9.6

20

100

120

40.5

27.7

12.7

25

120

140

51

34.5

12.7

32

140

130

56

42.6

-

40

140

155

66

49.1

12.7

50

170

198

83

61.1

15.9

65

200

180

90

76.8

-

80

290

230

110

89.8

-
