電動球閥

Q941TC電動陶瓷球閥

Q941TC電動陶瓷球閥具有耐腐蝕、耐高溫、耐磨損及耐沖蝕等特點。

在線訂購

產品詳情

Q941TC電動陶瓷球閥產品說明

產品型號：Q941TC

公稱通徑：DN15-300

壓力范圍：1.6MPa-32.0MPa

閥體材質：鑄鋼、不銹鋼

適用范圍：適用于酸、堿、鹽類液體、氣體介質環境，硬密封球閥適用于帶顆粒、纖維狀介質環境

Q941TC電動陶瓷球閥主要性能規范

名稱N		（調節）陶瓷球閥	超硬密封面球閥
公稱通徑DN（mm）		15-300	50-300
公稱壓力PN（MPa）		1.0 1.6 2.5	1.0、1.6、2.5、4.0
試驗壓力（MPa）	強度	1.6 2.4 3.8	1.6、2.4、3.8、6
	密封	1.1 1.8 2.8	1.1、1.8、2.8、4.4
適用溫度		≤150℃
適用介質		煤粉、煤渣、粉狀顆粒、等及石灰石、石膏漿液腐蝕性介
驅動方式		手動、電動、氣動
連接形式		法蘭、內螺紋、外螺紋、焊接

Q941TC電動陶瓷球閥主要零件材料

名稱	（調節）陶瓷球閥	超硬密封面球閥
閥體	WCB、304、316	WCB、304、316
閥桿	2Cr13、304、316	2Cr13、304、316
閥座	陶瓷	不銹鋼表面超硬處理
球體	陶瓷、硬度HV≥	不銹鋼表面硬度HRC60-70
流道	陶瓷、硬度HV≥	碳鋼表面硬度HRC60-70
填料	特種盤根、聚四氟乙烯、柔性石墨

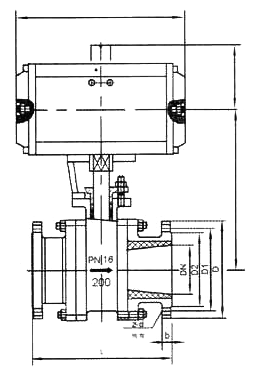

Q941TC電動陶瓷球閥外形尺寸

Q941TC電動陶瓷球閥(圖1)

型號	PN	尺寸
型號	PN	DN	D	D1	D2	b	f	L	n-d
Q41TC Q41SY	1.0MPa	15	95	65	45	14	2	130	4x14
		20	105	75	55	16	2	130	4x14
		25	115	85	65	16	2	140	4x14
		32	135	100	78	18	2	165	4x18
		40	145	110	85	18	3	165	4x18
		50	160	125	100	20	3	203	4x18
		65	180	145	120	20	3	222	4x18
		80	195	160	135	22	3	241	4x18
		100	215	180	155	22	3	305	8x18
		125	245	210	185	24	3	356	8x18
		150	280	240	210	24	3	394	8x23
		200	335	295	265	26	3	457	8x23
		250	390	350	320	28	3	533	12x23
		300	440	400	368	28	4	610	12x23
	1.6MPa	15	95	65	45	14	2	130	4x14
		20	105	75	55	14	3	130	4x14
		25	115	85	65	14	3	140	4x14
		32	135	100	78	16	3	165	4x18
		40	145	110	85	16	3	165	4x18
		50	160	125	100	16	3	203	4x18
		65	180	145	120	18	3	222	4x18
		80	195	150	135	20	3	241	8x18
		100	215	180	155	20	3	305	8x18
		125	245	210	185	22	3	356	8x18
		150	280	240	210	24	3	394	8x22
		200	335	295	365	26	3	457	12x22
		250	405	355	320	30	3	533	12x25
		300	460	410	375	30	3	610	12x25
	2.5MPa	15	95	65	45	16	2	130	4x14
		20	105	75	55	16	2	130	4x14
		25	115	85	65	16	2	140	4x14
		32	135	100	78	18	2	165	4x18
		40	145	110	85	18	3	165	4x18
		50	160	125	100	20	3	203	4x18
		65	180	145	120	22	3	222	8x18
		80	195	160	135	22	3	241	8x18
		100	230	190	160	24	3	305	8x23
		125	270	220	188	28	3	356	8x25
		150	300	250	218	30	3	394	8x25
		200	360	310	278	34	3	457	12x25
		250	425	370	332	36	3	533	12x30
		300	485	430	390	40	4	610	16x30
