電動球閥

Q946F電動四通球閥

Q946F電動四通球閥為"X"型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換。

在線訂購

產品詳情

Q946F電動四通球閥產品說明

閥門型號：Q946F，Q946H

通徑規格：DN50～DN500

結構形式：四通鑄造閥體

閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN10、PN16、PN25、PN40

適用溫度：-40℃～450℃

應用范圍：液體、氣體、油品、漿料及含固體顆粒介質

Q946F電動四通球閥設計標準

設計制造	GB/T 12237；ASME B16.34；API608
法蘭標準	GB/T 9113；ASME B16.10
結構長度	GB/T 12221；ASME B16.10；API 6D
防火標準	API 6FA；API 607；JB/T 6899
檢驗試驗	GB/T 19672；API 598

Q946F電動四通球閥主要零件材質

零件名稱	材質 Material
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯 PTFE、	PTFE、對位聚苯 PTFE、
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺柱	35CrMoA	A193-B7

Q946F電動四通球閥性能參數

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓氣密封Low-
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.O	2.2
適用工況	適用介質	水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度Applicable temperature	-28-350℃
應用規范	連接法蘭	JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗	GB9/T 9092-99、API 598

Q946F電動四通球閥外形尺寸

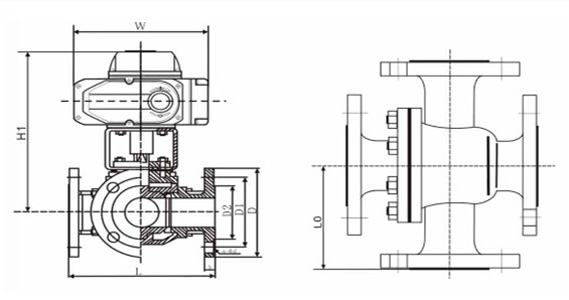

Q946F電動四通球閥(圖1)

1.6Mpa 國標四通球閥外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	365	410
Z-Φd	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	12-Φ23	12-Φ25	12-Φ25

10K 日標四通球閥外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
Z-Φd	4*15	4*15	4*19	4*19	4*19	4*19	4*19	8*19	8*19	8*23	8*23	12*23	12*25	16*25

150LB 美標四通球閥外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483
D1	60.5	70	79.5	889	98.5	121	140	153	191	216	242	299	362	432
Z-Φd	4*15	4*15	4*15	4*15	4*15	4*19	4*19	8*19	8*22	8*22	8*22	8*22	2*25	2*25
