閥體、閥蓋

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

PTFE、碳素纖維＋PTFE、對位聚苯

填料

V型PTFE、柔性石墨

公稱壓力

PN(MPa)

10

16

25

32

42

試驗壓力

強度試驗

15

24

37.5

48

63

密封試驗

11

17.6

27.5

35.2

46.2

低壓氣密試驗

0.5～0.7

適用介質

天然氣、水、油、蒸氣、硝酸類(溫度≤130℃)、醋酸類(溫度≤200℃)

管螺紋

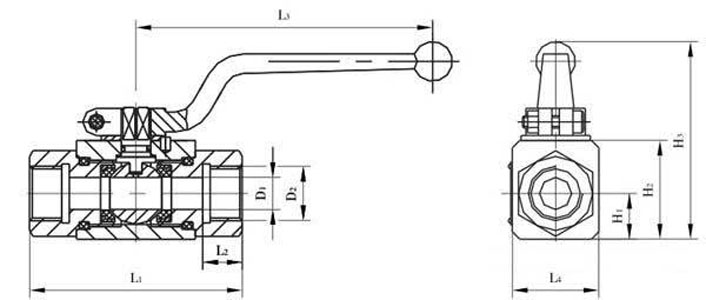

尺寸(mm)

管螺紋

尺寸(mm)

d

L

H

W

E

H

W

SW

L

6

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

1 1 /4

25

120

64.5

146

60

1 1 /4

115

300

70

120

40

1 1 /2

32

130

76

254

65

1 1 /2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150

NPT3/8"

100

60

62

150

1280

10

NPT1/2"

14

100

60

65

150

21.85

10

NPT3/4"

19

140

80

74

180

27.30

13

NPT1"

24

140

80

80

180

34.05

13

NPT11/4"

31

160

90

95

255

42.80

13

NPT11/2"

39

180

100

98

255

48.80

13

NPT2"

48

200

110

108

255

61.35

16
