Q941F46電動襯氟法蘭球閥
Q941F46電動襯氟法蘭球閥采用全氟塑料襯里工藝，由襯氟球閥與電動執行器組合而成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：Q941F46
通徑規格：DN15-DN300
結構形式：浮動直通
閥體材料：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16
適用溫度：-29～+180℃
應用范圍：腐蝕性介質以及強酸強堿流體等
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
閥座密封圈 | PTFE、碳素纖維＋PTFE | |||
密封填料 | V型聚四氟乙烯填料 | |||
公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
公稱壓力(MPa) | PN1.0、1.6MPa | |||||||||||||
泄漏量 | 軟密封：零泄漏 | |||||||||||||
閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
連接形式 | 法蘭 | |||||||||||||
可調范圍 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本誤差 | ±1% | |||||||||||||
死區 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
適用溫度 | 密封面 | |||||||||||||
PTFE≤150℃ | ||||||||||||||
配置執行機構 | 可配HQ、CR等系列角行程電動執行機構 | |||||||||||||
控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||||||

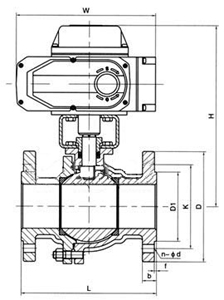

公稱通徑 | 標準值 | 參考值 | ||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | n-Φd | W | H |
15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 231 | 350 |
20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 231 | 370 |
25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 231 | 375 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 231 | 385 |
40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 231 | 390 |
50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 231 | 435 |
65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 261 | 460 |
80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 261 | 465 |
100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 285 | 612 |
125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 285 | 625 |
150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 325 | 700 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-Φ23 | 325 | 740 |
