電動球閥

Q941N電動高壓法蘭球閥

Q941N電動高壓法蘭球閥在管道上主要用于切斷、分配和改變介質流動方向。

在線訂購

產品詳情

Q941N電動高壓法蘭球閥產品說明

產品型號：Q941N

公稱通徑：DN10-DN100

公稱壓力：16MPa-32MPa

適用介質：水、油、蒸汽等

適用溫度：-20℃-325℃

閥體材質：A105、不銹鋼

Q941N電動高壓法蘭球閥主要零件材質

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

Q941N電動高壓法蘭球閥性能參數

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

Q941N電動高壓法蘭球閥外形尺寸

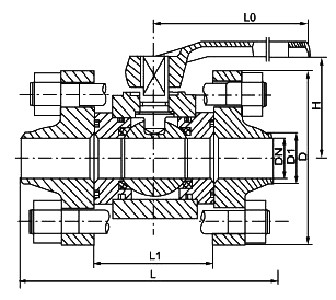

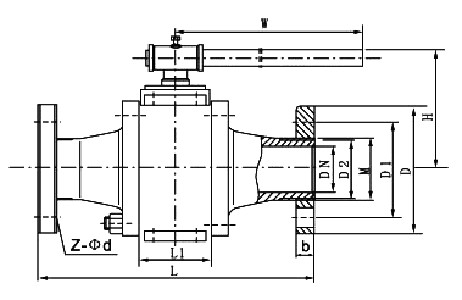

Q941N電動高壓法蘭球閥(圖1) Q941N電動高壓法蘭球閥(圖2)

公稱通徑	L		L1		D		D1		H		W	M	D2	b	Z-Φd
公稱通徑	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	W	法蘭
10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	318
15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
