D971S電動塑料蝶閥
D971S電動塑料蝶閥具有重量輕、耐腐蝕性好的特點。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：D971S，D971X
通徑規格：DN50～DN300
結構形式：對夾式中線A型
閥體材料：UPVC、CPVC、PP、PVDF
公稱壓力：PN10
適用溫度：0～+60℃
應用范圍：水，油品，氣體及腐蝕性介質
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
公稱壓力 | PN1.0、1.6MPa | ||||||||
連接形式 | 對夾式 | ||||||||
適用溫度 | 0～+60℃ | ||||||||
適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||
名稱 | 材料 |
閥體 | UPVC、CPVC、PP |
閥芯 | UPVC、CPVC、PP、PTFE |
密封面 | FPM、EPDM、NBR |
公稱通徑 | DN（mm） | 50～300 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤60℃ | |||
適用介質 | 空氣、水、氣體、油品等 | |||

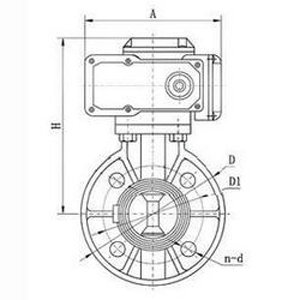

公稱通徑(mm) | 外形尺寸（mm） | |||||||
D1 | D | A | H1 | n-φd | ||||
D1 | JIS | DIN | ANSI | |||||
40 | 110 | 105 | 110 | 3.88 | 150 | 161 | 86 | 4-18 |
50 | 125 | 120 | 125 | 4.75 | 160 | 161 | 88 | 4-18 |
65 | 145 | 145 | 145 | 5.50 | 185 | 161 | 100 | 4-18 |
80 | 160 | 160 | 160 | 6.00 | 195 | 161 | 105 | 8-18 |
100 | 180 | 180 | 180 | 7.5 | 215 | 161 | 118 | 8-18 |
125 | 210 | 210 | 210 | 8.50 | 250 | 161 | 163 | 8-18 |
150 | 240 | 240 | 240 | 9.50 | 285 | 188 | 176 | 8-22 |
200 | 295 | 290 | 295 | 11.75 | 340 | 188 | 210 | 8-22 |
250 | 350 | 355 | 350 | 14.25 | 395 | 268 | 240 | 12-22 |
300 | 400 | 400 | 400 | 17.0 | 445 | 268 | 270 | 12-22 |
350 | 460 | 445 | 460 | 18.75 | 505 | 268 | 300 | 16-22 |
400 | 515 | 510 | 515 | 21.25 | 580 | 268 | 350 | 16-22 |
450 | 565 | 565 | 565 | 22.75 | 615 | 268 | 370 | 20-26 |
500 | 620 | 620 | 620 | 25.0 | 670 | 268 | 400 | 20-26 |
600 | 725 | 730 | 725 | 29.5 | 780 | 268 | 465 | 20-30 |
